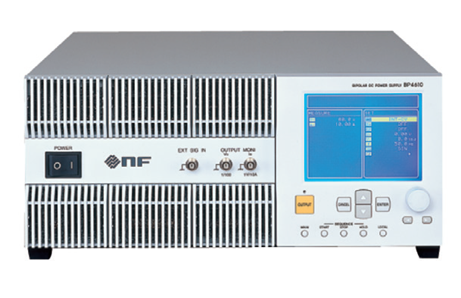

품명 : 차량용 서지 시험기(ISO)/ ISO Standard Compliant Automotive Transient Surge Simulator,
모델명 : BP4610
ISO7637 규격 Pluse 2b / 4 Generator
점화 off시 직류 모터에서 발생하는 과도 현상 (Pluse2b) 및 스타터 모터 기동시 전압 강하 현상 (Pluse4)을 재현 할 수 있습니다.
pulse 2b : 점화 off시 직류 모터에서 발생하는 과도 현상을 재현
pulse 4 : 스타터 모터 기동시 전압 강하 현상을 재현
ISO 7637-2 (2004 년판) 규격에 준거 한 시험 (Pulse2b / Pulse4 발생 장치)
± 60V 10A DC ~ 150kHz 바이폴라 앰프 내장하고 있습니다.
펄스 발생시에는 배터리 대체 전원으로 사용할 수 있습니다.
외부 전원 증설 (옵션 별도 전원)는 15A, 30A 대응에 확장 할 수 있습니다.
※ 100A / 200A도 별도 상담에 응합니다.
※ Pluse2b / 4 은 제어 소프트웨어 (옵션)가 필요합니다.
사양
| 항목 | 사양 | |
| Pulse 2b | UA, Us ※ | 0V~60.0V ± 10 % ± 0.5V 0.1V step |
| Ri | 0Ω~0.05Ω | |
| Td | 0.1s, 0.2s, 0.5s, 1s, 2s, 4s ± 20 % | |
| t12, tr, t6 ※ | 1ms, 2ms, 5ms ± 50 % | |
| Pulse 4 | UB | 0V~60.0V ± 10 % ± 0.5V 0.1V step |
| Us, Ua | 0V~-UB ± 10 % ± 0.5V -0.1V step | |
| Ri | 0Ω~0.02Ω (출하시) | |
| t7, t8, t10, t11 ※ | 1ms~999ms ± 10 % 1ms step | |
| t9 | 0.1s~99.9s ± 10 % 0.1s step | |
| 사이즈 | (W) 430 × (H) 177 × (D) 550mm | |
| 무게 | 약 26kg | |
| 소비 전력 | 전력 1200VA | |
※ 각종 항목은 별도로 설정할 수 있습니다.
출력파형
Pulse 2b
Pulse 4
