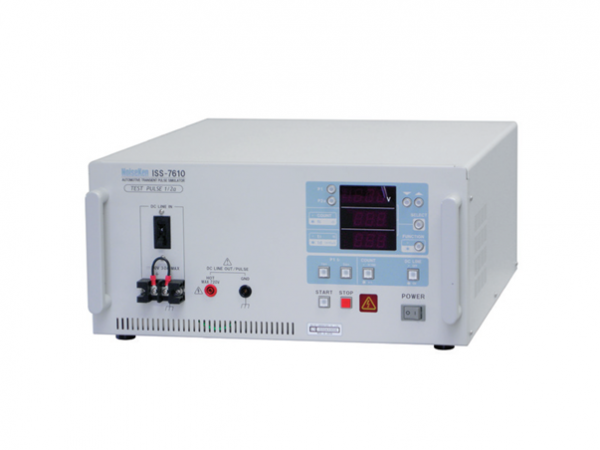

품명 : 차량용 서지 시험기(ISO)/ ISO Standard Compliant Automotive Transient Surge Simulator,
모델명 : ISS-7610
Pulse 1 / 2a Generator ISS-7610
ISO7637 규격 Pluse1 / 2a
공시품 (EUT)에 평행하게 연결 한 유도 부하 전원 차단시의 과도 서지 현상 (Pluse1)과
와이어 하네스의 유도로 인한 전류 차단에 의한 과도 서지 현상 (Pluse2a)을 재현 할 수있는 시험기입니다.
60V / 30A CDN을 내장하고 독립적으로 시험 할 수 있습니다.
사양
| 항목 | Pluse1 | Pluse2a |
| 출력 전압 (Us) | -5V~-720V(-1V step) | 5 ~ 300V(1V step) |
| 출력 저항 (Ri) | 10 / 30 / 50Ω | 2 / 4 / 10 / 30 / 50Ω |
| 펄스 폭 (td) | 50 / 200 / 300 / 500 / 1ms (Pluse1) / 2ms (Pluse1) | |
| 상승 시간 (tr) | 1μs -0.5 / + 0μs 3μs -1.5 / + 0μs (Pluse1) | |
| 반복주기 (t1) | 0.5s ~ 99.9s (0.1s step) | 0.1s ~ 99.9s (0.1s step) |
| DUT power capacity | DC60V / 30A | |
| 사이즈 | W430 × H200 × D522mm | |
| 무게 | 약 20kg | |
| 소비 전력 | 260VA | |
출력파형
pulse 1
pulse 2a
