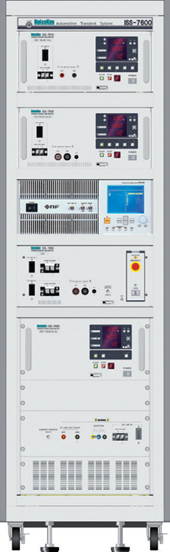

품명 :  차량용 서지 시험기(ISO)/ ISO Standard Compliant Automotive Transient Surge Simulator,

모델명 : ISS-7600 series

관련규격

ISO7637-2(2011)

특징

매우 정확한 출력 파형

각 파형 발생기의 출력 단자뿐만 아니라 커플링 네트워크의 출력 단자에서도 파형이 보장

시스템 또는 개별 파형 발생기로 작동할 수 있습니다.

PC 원격 제어 소프트웨어는 USB인터페이스 연결을 통해 ISS-7600을 제어할 수 있습니다.

12V/24V/42V 시스템 지원, 60V/50A 커플링 네트워크

최대 200A 전원 공급 장치를 사용할 수 있습니다.

모든 출력 단자는 감전이 없는 안전 플러그 사용

고정밀 전류 모니터를 갖추고 있습니다. 오실로스코프를 사용하면 DUT에 유입되는 전류파형 측정 가능합니다.

전류 모니터 출력 회로가 SG 및 FG에 대해 변동하므로 오실로스코프를 사용하여 전류 및 전압 파형을 동시에 검사할 수 있습니다.

모니터 주파수 응답 특성은 DC~150kHz입니다.

소프트웨어 제공

시스템구성

Pulse1/2a : ISS-7610

Pulse 3a/3b : ISS-7630

Pulse 2b/4 : BP4610

Puse 5a/5b : ISS-7650

Coupling Network: ISS-7690

System Rack: ISS-7602

Control Software: ISS-7601

품목정보

Injection Probe, F-120-2

Coupling Clamp, ISS-7630-Cup
