품명 : EMI스캐너/ Electromagnetic Field Visualization System

모델명 :  EPS-02Ev3

소개 동영상링크:

https://youtu.be/UeqbYJ7xH6M

전자 기기의 개발에 필수 불가결한 EMC대책의 사전 측정·발생 부분의 지정, 대책 효과 확인이 가능한 시스템입니다.

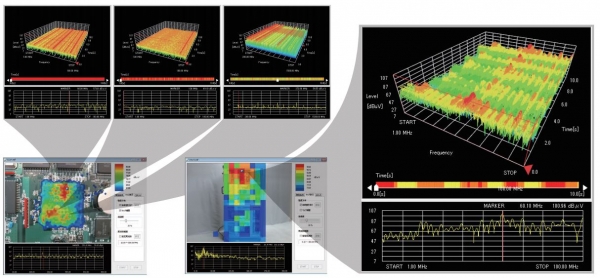

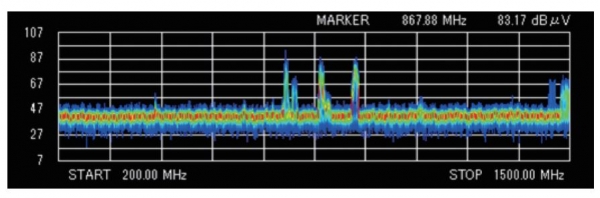

카메라의 화상에서 전자계 센서의 위치를 색 판별에서 검출하고 측정한 신호를 실시간으로 주파수 분석하여 전자계 강도 수준을 측정 대상물의 실제 화상과 포개고 열지도(맵) 모양으로 표시합니다.

 ● Emission 측정 시 대책 도구로 이용할 수 있습니다.

● 노이즈의 발생 요인 분석이 쉽게 확인할 수 있습니다.

● 대책 전후의 비교가 쉽게 확인할 수 있습니다.

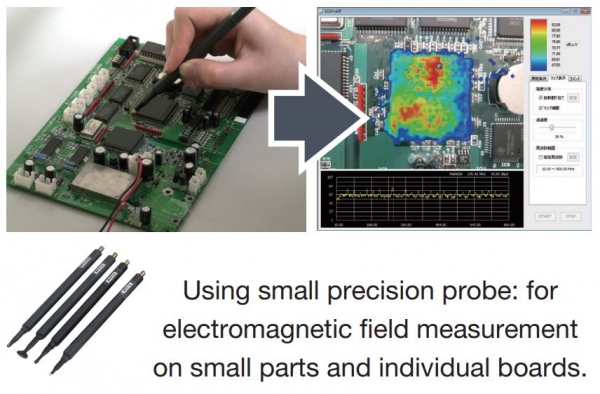

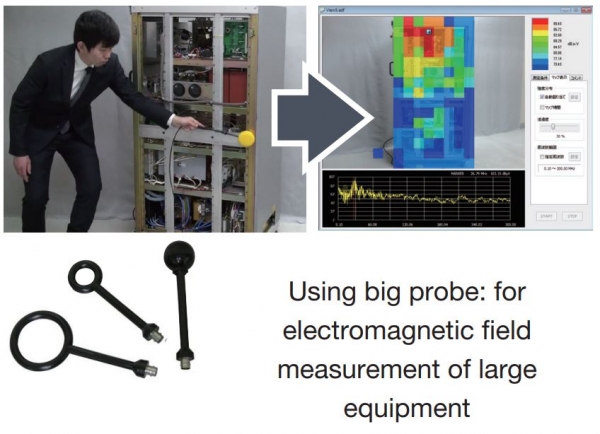

● 센서를 바꿈으로써 제품 전체에서 부품 단체까지 측정을 할 수 있습니다.

● 요소 편집기에서 안테나 특성이나 케이블 손실, 프리 앰프 등의 보정을 할 수 있습니다.

● 콤팩트로 운반에 편리합니다.

● 고객 소유의 스펙 아나, 전자계 프로브를 사용하여 시스템 구축이 가능합니다.

사용방법

Radiated emissions을 측정할 때 노이즈 발생포인트를 확인하는 방법

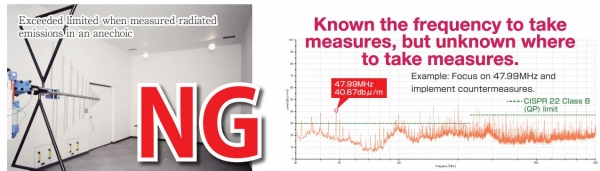

① 무반향실에서 Radiated emission을 전도(인가)

무반향실에서 Radiated emission을 측정 시 규격 기준치 초과 => 측정값에서 문제되는 포인트의 주파수를 알지만, 발생 포인트를 찾지 못합니다.

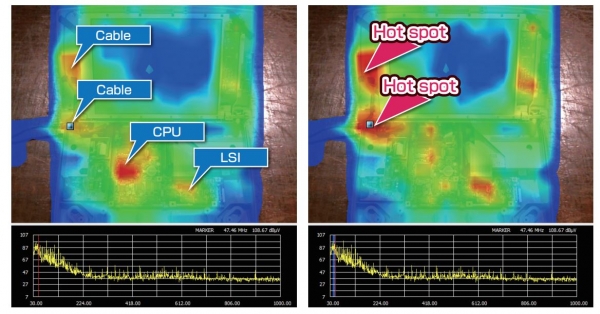

②EPS-02Ev3로 측정

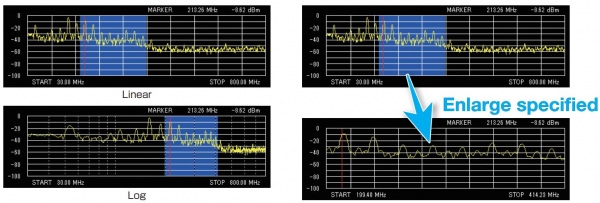

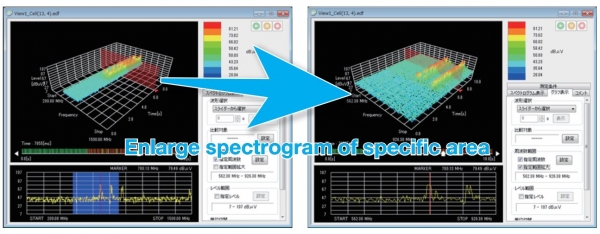

짙은 영역은 특정지역으로 “Hot spots”을 확인합니다.  원하는 주파수 범위를 좁히면 특정 주파수에 관련된 지점을 알 수 있습니다.

대책 포인트 확인  =>   발생 원인을 확인

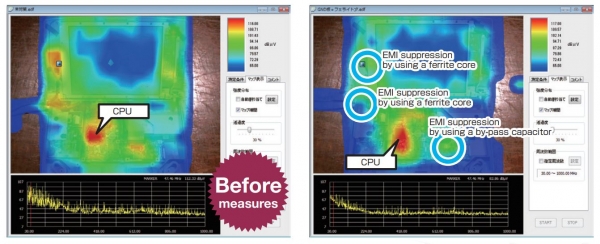

③ 노이즈대책 및 효과 확인

노이즈 대책 및 재측정을 통해 노이즈 수준이 감소 되었음을 확인합니다.

결과적으로 케이블, 하우징, 회로 및 부품에 대한 측정 설계에 대한 정책을 보다 쉽게 수립할 수 있습니다.

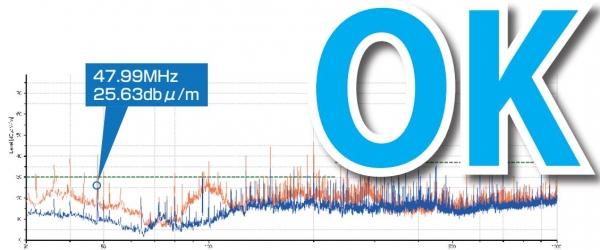

④ 무반향실에서 Radiated Emissions를 재 측정

노이즈 대책 후, 방사성 방출 측정이 무반향실에서 다시 수행될 때, 노이즈 수준이 한계 미만으로 제어 될 수 있습니다.

기준이 없었던 자료를 가시화 및 기준 데이터화로 축적으로 정리가능 (노하우 정리)

축적된 측정 데이터는 최적화된 설계 및 디버깅 방법 규칙과 방법을 개선 및 공유하는 기반이 될 수 있으며, 이를 통해 엔지니어링 시간 및 비용 절감, 신뢰성 및 안정성 향상에 기여할 수 있습니다.

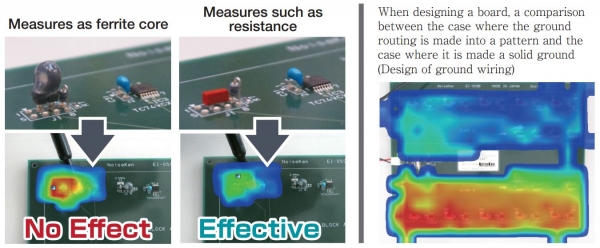

회로 설계 및 인쇄 회로 기판 패턴 설계에 부품을 선택하는데 유용합니다.

EMI 툴 지원뿐만 아니라 내성 테스트 분석 툴에서도 호환 사용이 가능합니다.

BCI 테스트에 따르면 전도내성 테스트는 확인할 수 있는 샘플에 어떻게 노이즈가 주입되는지를 실험할 수가 있습니다.

특징

실시간 진단 시스템은 EMC/EMI 디버깅에 도움

EMC/EMI 문제점을 빠르게 시각화

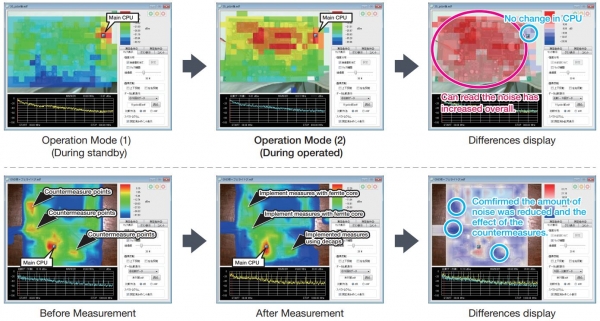

측정된 전과 후의 데이터 비교가 쉬움

완제품,자동차,큰사이즈 제품 과 작은 소자에 이르기까지 측정 가능

Factor editor 기능은 안테나특성의 교정, 케이블손실와 프리엠프를 제공
다양한 스펙트럼과 프로브 지원 가능 (Tektronix: RSA306B 호환가능)

이전 측정 조건 불러오기 가능

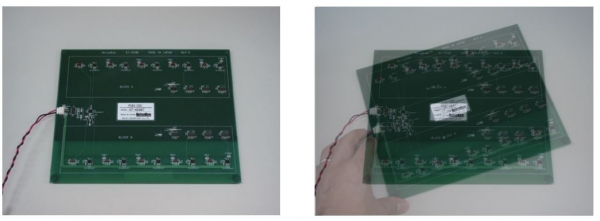

카메라 이미지 고스트 기능

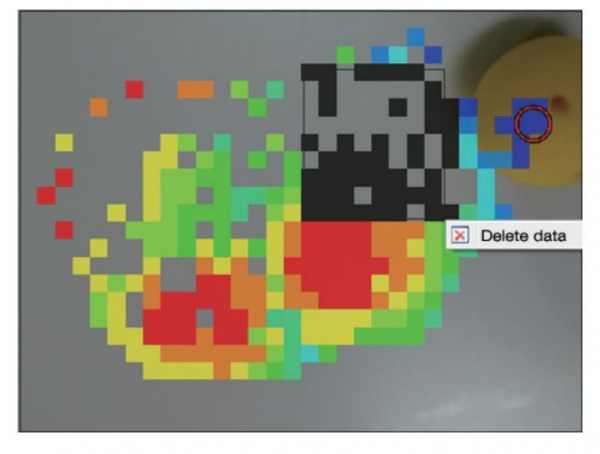

불필요한 측정데이타 삭제 가능

주요사양

주파수: 100kHz~3GHz

측정단위: dBμV、dBm

센서와 프로브: φ60 / 30 / 10mm loop coil (magnetic field), φ36mm ball (electric field),φ6mm tip (electric field) Total 5 types

Probe 케이블 길이: 2m

데이터 저장 방법: single, free run, max hold, max peak data

PC운영체제: 윈도우7, 윈도우10

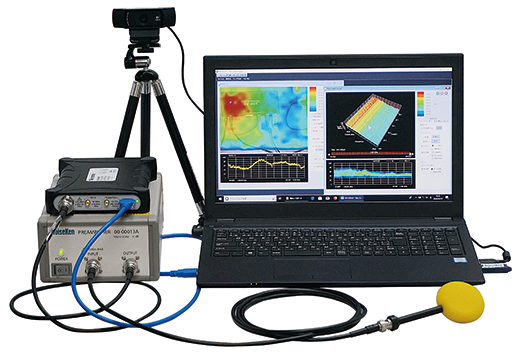

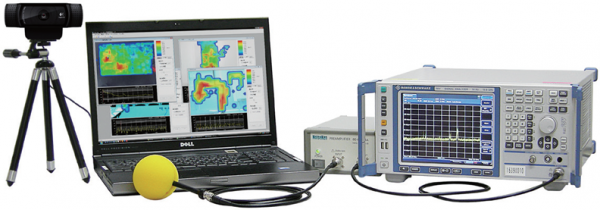

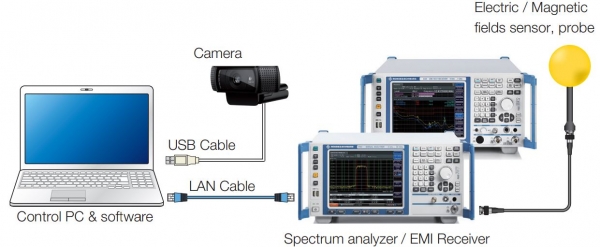

시스템 구성

1)Electromagnetic field probe (PN 7405)

2)BNC (P) -N (P) connector coaxial cable (02-000150A)

3)Yellow probe cover head (03-00079A)

4)RF preamplifier (00-00013A)

5)Spectrum analyzer(별매)

6)기타

LAN cable, NI-GPIB-USB-HS GPIB Controller, Camera, USB cable extension 2 m for camera, Tripod for camera, Software, USB protect key, Instruction manual

품목정보

Electromagnetic Field Visualization System, EPS-02E

Three color Probe Head Cover, 03-00110A

Replacement Three color Probe Head Cover, 03-00111A

Pre-amplifier, 00-00012A(0.9kHz~1GHz/36dB), 00-00013A(10kHz~3GHz/41dB), 00-00014A(500MHz~8GHz/47dB), 00-00016A(9kHz~1GHz/46dB)
