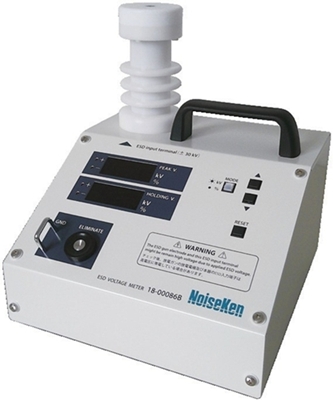

품명: ESD전압측정기 / ESD Voltage Meter

모델명 : 18-00086B

ESD Voltage Meter는 IEC 61000-4-2의 기중방전(Air mode)시 test 사양인 전압 유지 시간(5초 후)과 출력 전압을 측정 할 수 있는 장치입니다.

측정된 전압은 피크 및 유지 전압 값과 함께 7-세그먼트 LED에 표시됩니다.

관련규격
IEC61000-4-2 Ed.3

특징

●기중방전(Air mode) 시험 사양인 유지시간(holding time)을 쉽게 측정 할 수 있습니다.

●출력 전압을 ±2kV ~30kV 까지 측정 가능합니다.

●오실로스코프에 연결하여 측정된 전압 파형을 모니터링 할 수 있습니다.

●작고 가벼워 휴대가 간편합니다.

●높은 Input resistance(1TΩ±20%) 정확한 측정이 가능합니다. (타사 측정기 100GΩ 이하)

IEC 61000-4-2 standard는 기중방전(Air mode) test 와 관련된 사양으로 전압 “유지시간(hold time)”을 지정합니다.

유지시간은 “방전(접촉) 전 누설로 인해 출력 전압이 10% 이하로 감소하는 시간 간격"으로 정의되며, ‘최소 5초 이상’이 되도록 요구하고 있습니다.

이 제품을 사용하면 전압 “유지시간”을 쉽게 측정할 수 있습니다.

또한 ,IEC 61000-4-2 standard에 명시된 출력 전압을 고전압 프로브나 전압계를 사용하지 않고도 쉽게 측정할 수 있습니다.

<규격에 명시된 등가회로>

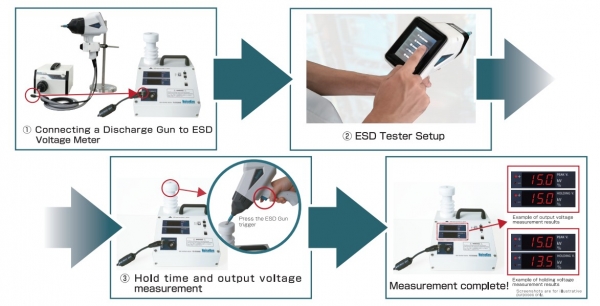

측정방법

측정영상 링크

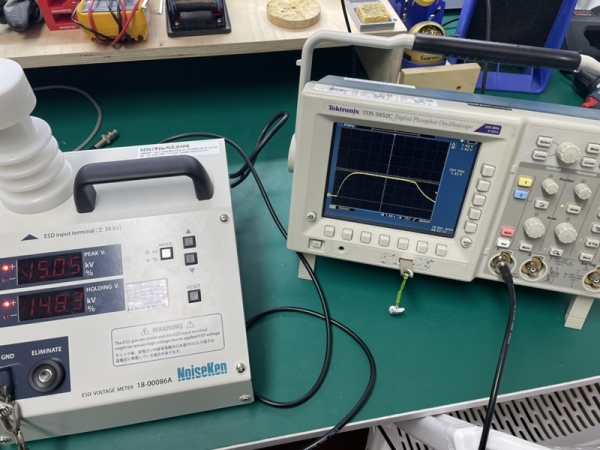

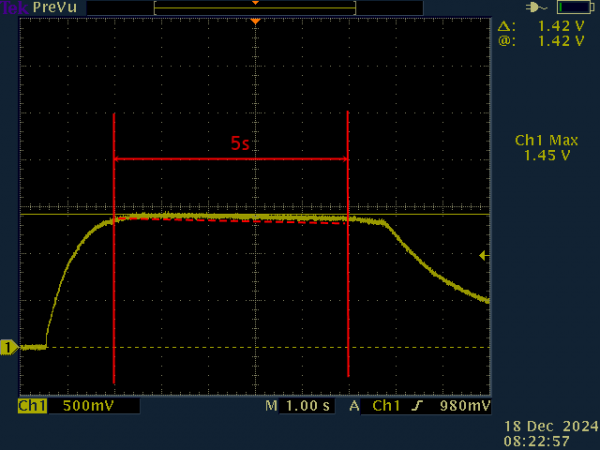

오실로스코프 모니터(유지시간 5s)

주요사양

Specifications
Parameter	Functions / Performance
Input polarity	Positive/Negative
Input voltage	±2kV~30kV *Voltage value set at the electrostatic tester
Voltage display accuracy (voltage display mode)	Within ±5% *for DC input
Display	Voltage value: 7-segment LED 4 digits. Polarity: LED
Buzzer	built-in
Monitor output	BNC connector Approx. 1/10,000 (Approx. 3V output at 30kV input). Output accuracy: ±20% of indicated voltage value
GND Terminal	Conductive to the GND of the product housing
Elimination terminal	Conductive to the GND of the product housing
Input resistance	1TΩ±20%
Voltage divider ratio	Approx. 1/3,333
Check voltage setting range	2.0kV, 4.0kV, 8.0kV, 15.0kV, 20.0kV, 25.0kV, 30.0kV * Input voltage threshold is 1/2 of the set check voltage value
Hold time setting range	5.0~30.0 sec.
Power supply	AC100V ～240V±10% 50Hz ／60Hz
Power consumption	13VA
Operating temperature range	15℃~35℃
Operating humidity range	30%RH~60%RH (no condensation)
External dimensions	(W)220mm x (H)256.5mm x (D)230mm (excluding protrusions)
Mass	Approx. 2kg
