Fast Transient & Brust Simulator[FNS] | FNS-AX4-series(5KV)

첨부파일

FNS-AX4.pdf (7.2M)

본문

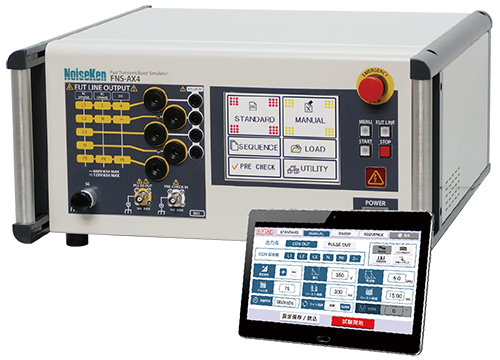

품명: 버스트시험기 / Fast Transient Burst simulator

모델명 : FNS-AX4-A20(Single phase) / FNS-AX4-B63(Three phase)

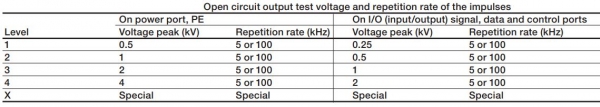

IEC 61000-4-4 Ed.3 규격.

사전 체크 기능을 탑재. 시험 전에 검사가 쉬워졌습니다.

노멀 모드 시험 가능하게 대응되었으며, 시장에서의 트러블 사례를 고려하여 시험을 할 수 있습니다. (옵션품)

보다 안전한 시험을 실시하는 3색 표시등을 적용 가능. (옵션품)

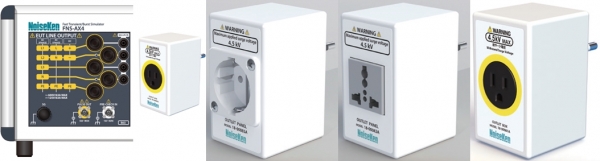

EUT의 연결을 쉽게하는 콘센트 박스를 적용. (옵션)

기존 제품(FNS-AX3)에 비해 크기가 컴팩트하게되었습니다. (체적 대비 약 67 %)

Android 및 Windows 용 소프트웨어 제어. (옵션)

다국어로 적용하여, 사용이 쉬우며, LCD 액정 화면을 적용.

최대 5kV의 출력 전압, 최대 2MHz의 펄스 주파수를 채용하여 표준 시험 레벨 이상의 판별 수 있습니다.

CDN 용량은 단상 유형 AC240V20A, 단 삼상 유형은 AC600V63A 용량 증가.

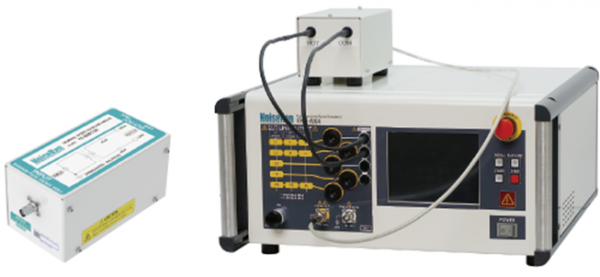

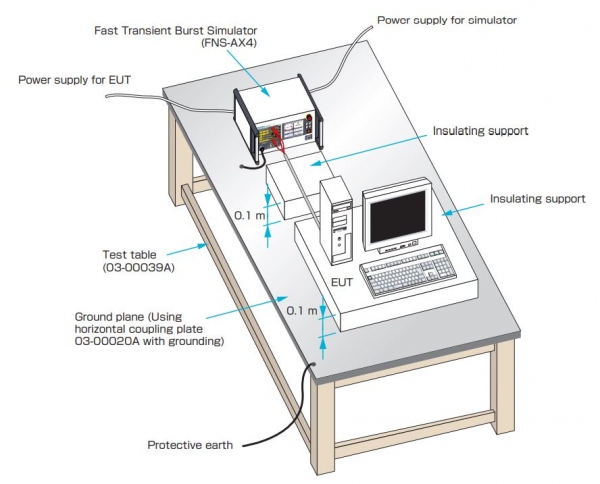

대용량 CDN (100A 또는 150A)에서 다양한 EUT에 중첩 시험 수 있습니다. (옵션)

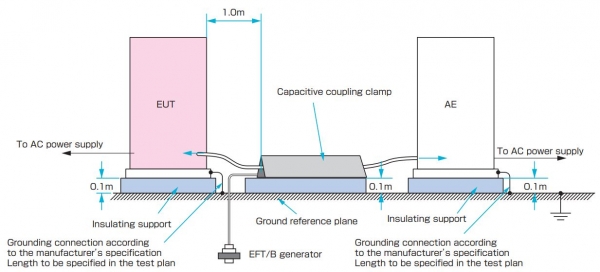

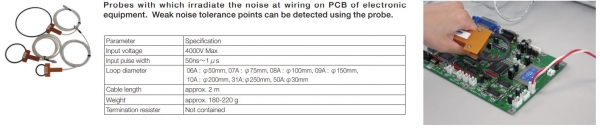

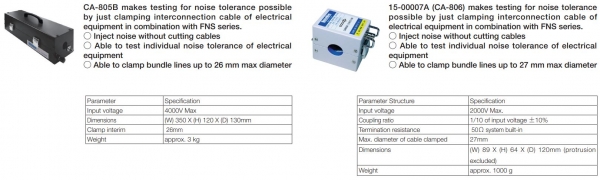

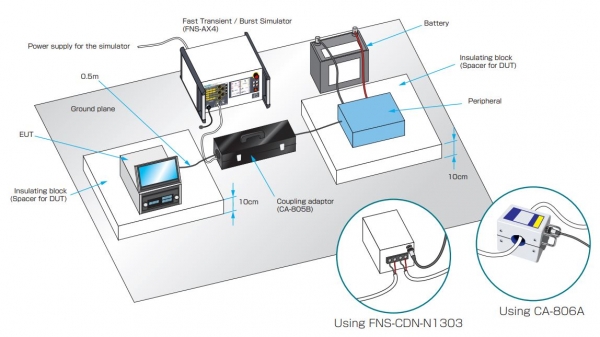

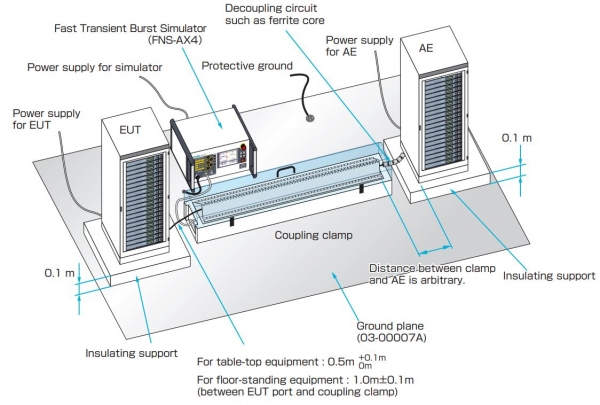

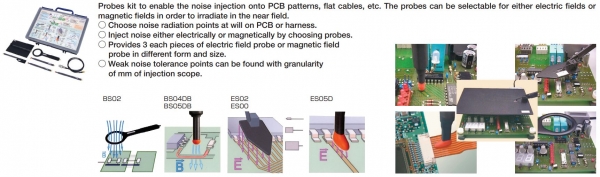

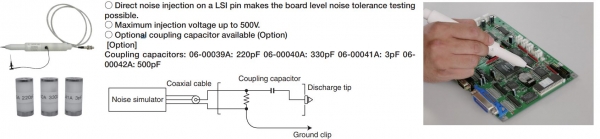

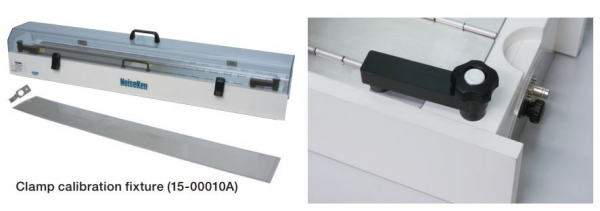

Coupling clamps, EMS probe kits 등을 사용하여 signal lines, PCB에 Noise immunity가 가능합니다.(옵션)

■ 시험기 사양

항목	사양 / 기능
출력 전압	200 ~ 5000V 10V 단계
극성	Positive or Negative , Positive and Negative
Repetition frequency (반복주파수)	0.1kHz ~ 2000kHz
	0.1kHz ~ 1kHz /0.01kHz 단계 허용 오차 ± 5 % 1.0kHz ~ 10kHz /0.1kHz 단계 허용 오차 ± 5 %
	10kHz ~ 100kHz / 1kHz 단계 허용 오차 ± 5 % 100kHz ~ 1000kHz / 10kHz 단계 허용 오차 ± 5 %
	1000kHz ~ 2000kHz / 100kHz 단계 오차 ± 10 % (연속 출력 전압에 의해 제한이 있습니다)
인가펄스	1 ~ 1000 / 1 단계 설정 제한 : 1 버스트에서 1 펄스 / ms (펄스 주파수 1kHz 이상)

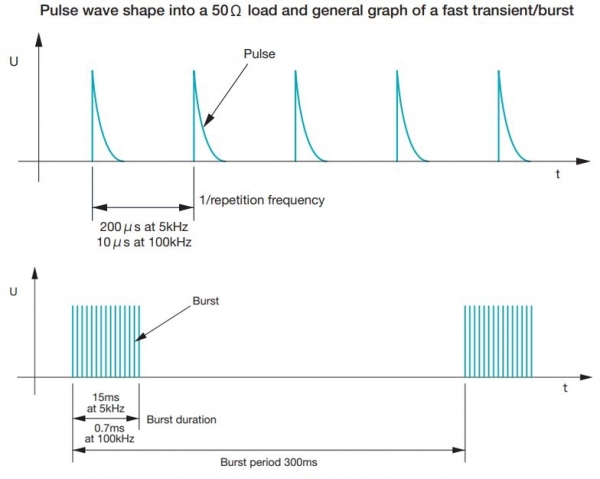

Burst duration(기간)	다음의 계산식 (펄스 수) / (펄스 주파수) 직접 입력에 의한 버스트 기간의 지정 범위 : 0.01 ~ 999ms
Burst period(주기)	10 ~ 1000ms ± 10 % 10ms 단계 (극성 반전시는 500ms ~)
극성 반전 기능	버스트주기마다 극성을 Positive or Negative 교대로 출력
	설정 조건 : 버스트주기가 500ms 이상으로 한편 버스트 정지 기간 [(버스트주기) - (버스트 기간)이 100ms 이상인지
	최장 시험 시간 : 10 분
펄스 연속 출력	~ 1000V 10kHz 이하 ~ 2000V 4kHz 이하 ~ 5000V 1kHz 다음 중 가장 긴 시험 시간 : 10 분
주파수 변조	설정 주파수에서 약 -10 % 사이에서 연속적으로 주파수를 변화시킨다. 변조는 약 20Hz의 삼각파
외부 트리거	외부 트리거 입력에 동기하여 1 버스트를 출력하는 트리거 신호 입력 사양 : Hi (+ 5V) → Lo (0V)에서 1 버스트 출력

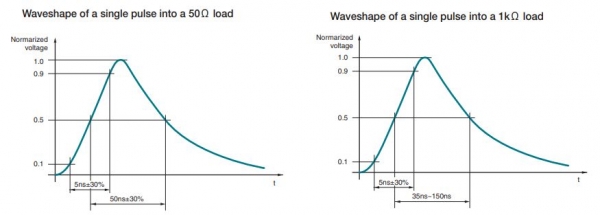

펄스 파형 (50Ω 부하시)	펄스 피크 전압 :( 설정 전압 / 2) ± 10 % 상승 시간 : 5ns ± 30 % 펄스 폭 : 50ns ± 30 %
펄스 파형 (1kΩ 부하시)	펄스 피크 전압 :( 설정 전압 × 0.95) ± 20 % 상승 시간 : 5ns ± 30 % 펄스 폭 : 35 ~ 150ns
직류 저지 콘덴서	10nF ± 20 %

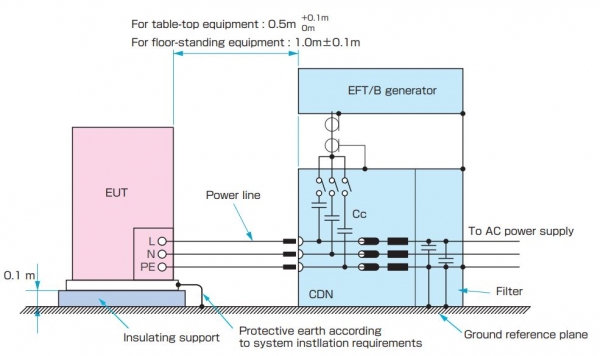

■ CDN 사양

항목	사양 / 기능
전원 용량	A20 model : 단상 AC240V / 20A, DC125V / 20A (10A for PE)
전원 용량	B63 model : 삼상 AC600V / 63A, DC125V / 63A (10A for N / PE)
인가 상	A20 : L / N / PE B63 : L1 / L2 / L3 / N / PE 단선, 전선 각상 개별적으로 지정 가능
결합 모드	common mode(normal mode available using option)
입출력 형식	φ6 mm 안전 소켓
커플 링 커패시터	33nF
출력 파형 규정	펄스 피크 전압 :( 설정 전압) / 2 ± 10 % 상승 시간 : 5.5 ns ± 1.5 ns 펄스 폭 : 45 ns ± 15 ns
출력 파형 규정	설정 전압 ± 4000V 주파수 5kHz ~ 100kHz에서 규정
입력 잔류 전압	설정 펄스 전압의 10 % 이하 EUT 라인 입력은 50Ω 종단 라인 출력은 개방에서 규정
AC 라인 동기화	동기 비동기 설정이 가능
	설정 위상 각도 : 0 ~ 360 ° ± 10 ° 1 ° 단계 동기화 가능 전압 : AC85V에서 정격 전압까지
	기준으로하는 위상 : LN 사이 (A20 모델) L1-L2 사이 (B63 모델)

■ 기타 사양

항목	사양 / 기능
비상 정지	푸시 잠금 식 스위치 (시험 중지 EUT 라인 OFF)
EUT FAIL 기능	시험 중에 외부에서 FAIL 신호 (Hi → Lo)을 감지
EUT FAIL 기능	FAIL 신호 사양 VLO : 0V, VHI : + 5V 감지 후 작동 시험 중지 / 일시 정지에서 선택 FAIL 입력은 3 채널
외부 인터페이스	REMOTE (외부 제어 PC 사용시), CDN I / F (외부 연결 CDN 사용시), INDICATOR (경고등 표시 등 사용시),
외부 인터페이스	EUT FAIL INPUT (EUT 오작동 발생시 시험 일시 정지 등)
첨부 용품	전원 케이블 SG 케이블 라인 입력 케이블 출력 케이블 파형 확인 커넥터 동축 케이블 설명서 첨부 용품 백
동작 환경	온도 15 ~ 35 ℃ 상대 습도 25 ~ 75 %
사이즈/ 중량	W430 × H199 × D370mm (돌출부 제외) / 약 14 kg (A20) / 약 22 kg (B63)
구동 전원	AC100 ~ 240V ± 10 % 50 / 60Hz approx. 120VA
