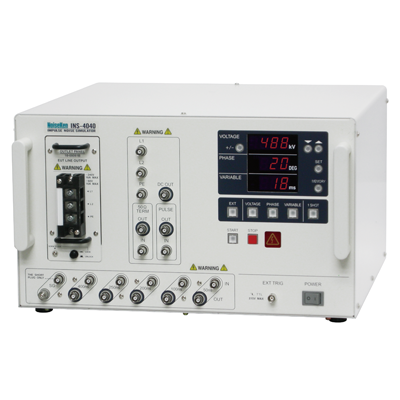

품명 : 임펄스노이즈시험기/ Impulse Noise Simulator

모델명 :  INS-4020(2KV), INS-404(4KV)

 이 시험기는  모터에 의해 발생되는 아크, 스위치와 릴레이의 접촉면에서 on/off 시 발생하는 고주파 노이즈를 발생합니다.

전기적 디바이스의 내성력을 평가할 수 있습니다. 펄스는 고주파를 갖고 있으며, 에너지의 크기는 펄스폭을 조절함으로써 변화가 됩니다.

필드에서 노이즈 문제에 대한 높은 재생 노이즈테스트를 평가할 수 있습니다.

• -노이즈 발생 회로를 떠 다니는 수 있도록함으로써 배선의 번거 로움을 줄일 수있었습니다.
• -짧은 플러그를 채용하여, 공통 / 일반 모드를 쉽게 설정할 수 있습니다.
• -50Ω 종단을 시험기에 내장하고 쉽게 연결할 수 있습니다.

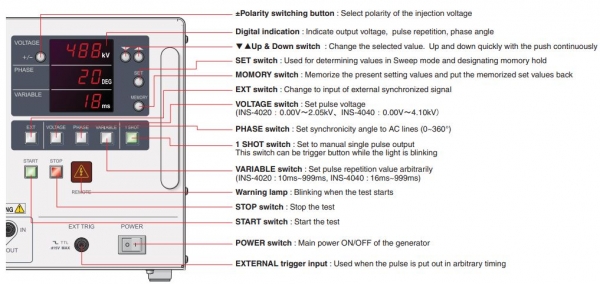

• -반복주기 (VARIABLE, LINE PHASE)를 본체 조작만으로 설정할 수 있습니다.
• -출력 전압, 반복주기를 어떤 단계에서 스윕하는 기능을 추가했습니다.
• -아울렛 패널을 통해 EUT의 AC 플러그를 직접 연결할 수 있습니다. (옵션)

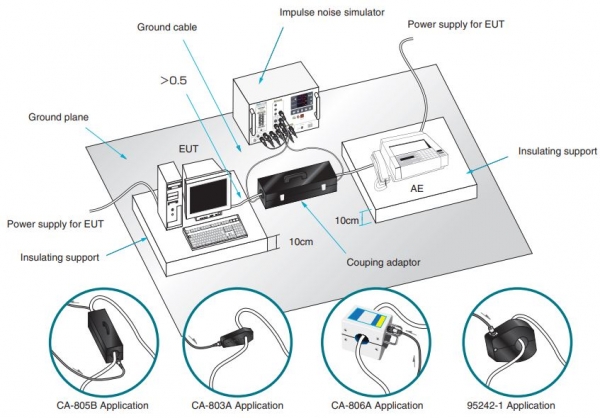

• -각종 프로브, 커플 링 어댑터를 통해 다양한 시험을 할 수 있습니다. (옵션)
• -중첩 장치를 추가하여 EUT 전원 용량 삼상 5 선 시험도 있습니다. (옵션)
•


항목		INS-4020	INS-4040
구형파	펄스 폭	50,100,200,250,400ns ± 10 %의 조합 및 최단 연결에서 10ns ± 3ns
	출력 전압	0.01 ~ 2.00kV ± 10 %	0.01 ~ 4.00kV ± 10 %
		(0.1kV 이하는 ± 0.04kV) 10V step	(0.1kV 이하는 ± 0.04kV) 10V step
	극성	Positive or negative
	상승 시간	1ns 이하
	출력 임피던스	50Ω 계 (53.5Ω)
반복주기	VARIABLE	10ms ~ 999ms ± 10 % (1ms step)	16ms ~ 999ms ± 10 % (1ms step)
	MANUAL	LINE PHASE 설정에 따라 원샷 라인 입력없는 경우는 단발 출력
	LINE PHASE	50Hz / 60Hz 주입 위상 각 0 ~ 360DEG
		± 10DEG (1DEG 단계) 스윕 가능
	EXT TRIG	● EXT TRIG 모드	● EXT TRIG 모드
		동작주기 : 10ms 이상 펄스 폭 : 1ms 이상	동작주기 : 16ms 이상 펄스 폭 : 1ms 이상
		입력 레벨 : TTL / Open collector negative logic	입력 레벨 : TTL / Open collector negative logic
메모리 용량		5 tests
피 시험 장치 (EUT) 전력 용량		단상 3 선 AC240V / DC60V 16A
전원 / 소비 전력		AC100 ~ 240V 50Hz / 60Hz / 140VA
사용 온도 / 습도 범위		15 ~ 35 ℃ 25 ~ 75 %
사이즈		(W) 430 × (H) 249 × (D) 420mm
무게		약 19kg
고전압 동축 커넥터		NMHV ★
