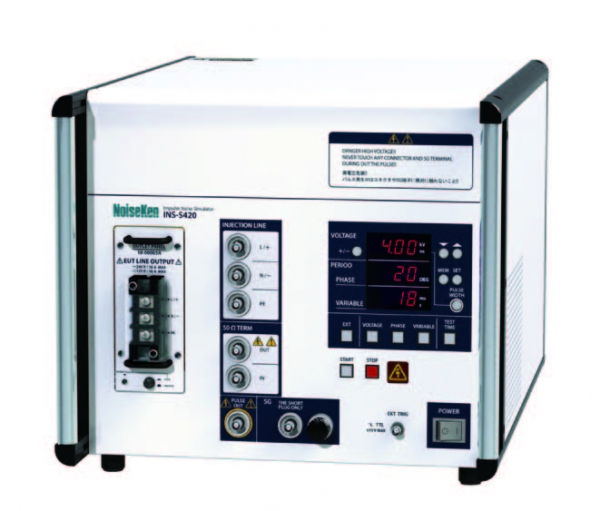

품명 :임펄스노이즈시험기/ Impulse Noise Simulator(4kV)

모델명 : INS-S420

이 시험기는 모터에 의해 발생되는 아크, 스위치와 릴레이의 접촉면에서 on/off 시 발생하는 고주파 노이즈를 발생합니다.

전기적 디바이스의 내성력을 평가할 수 있습니다. 펄스는 고주파를 갖고 있으며, 에너지의 크기는 펄스폭을 조절함으로써 변화가 됩니다.

필드에서 노이즈 문제에 대한 높은 재생 노이즈테스트를 평가할 수 있습니다.

소개 동영상 링크 : https://youtu.be/fAK3MsIm-vI

반도체 타입의 새로운 pulse시험기!!!!!

기존 IMPULSE 시험기와 차이점

● 빠른 펄스 반복주기에서의 시험이 가능하게 되었습니다.

반복주기의 고속화로 인해 오작동 발생률을 향상시키고 시험 시간의 단축을 기대할 수 있습니다.

● 펄스 폭 설정이 쉬워졌습니다.

버튼 조작만으로 펄스 폭이 50ns 단계에서 실시 할 수있게 설정 시간의 단축과 연결 실수를 줄일 수 있습니다.

● 시험 펄스 파형의 안정성이 향상하고 재현성있는 시험을 할 수있게되었습니다.

● 소모 물품 종류를 줄이고 비용을 절감 할 수 있습니다.

● 쇼트 플러그를 채용하여, 공통 / 일반 모드 전환을 쉽게 설정할 수 있습니다.

● 50Ω 계 종단을 시험기에 내장하고 쉽게 배선이 있습니다.

● 아울렛 패널을 통해 EUT의 AC 플러그를 직접 연결할 수 있습니다. (옵션)

● 각종 프로브 커플 링 어댑터 등을 통해 다양한 시험을 할 수 있습니다. (옵션)

● 중첩 장치를 추가하여 EUT 전원 용량 삼상 5 선 시험도 있습니다. (옵션)

항목	사양
	-
Pulse	펄스 출력 전압 : 0.05kV ~ 4.00 kV ± 10 % 0.01kV step
setting-2	펄스 폭 : 50ns ± 15 %, 100ns~ 1000 ns ± 10 % 50ns step
	반복주기 : 10ms ~ 999 ms ± 10 % 1ms step
Out voltage	0.5 ~ 4.00kV ± 10 % (10V step)
Polarity	Positive / Negative
Rise time		<3ns
출력 임피던스		50Ω
종단 저항		50Ω
반복주기	LINE PHASE	50Hz / 60Hz 주입 위상 각 0 ~ 360 ° ± 10 ° (1 ° 단계) 중첩 전원의 L-N 동기화
	VARIABLE
		10 ms ~ 999ms ± 10 %
	EXT TRIG	동작주기 : 10ms 이상 펄스 폭 : 1ms 이상 입력 레벨 : TTL / 오픈 콜렉터 부 논리
		LINE PHASE 모드를 선택,주기 16 ~ 20 ms의 입력이있는 경우 외부 CDN의 제로 크로스 동기 신호로 인식
	1 SHOT	1 SHOT 스위치를 누를 때마다 단발 출력 PHASE 모드는 설정 위상 각 동기화 출력

메모리 용량		5 tests
시험 설정 시간	1s ~ 999s ± 10 % 1s step
중첩 상 전환	L (+), N (-), PE / PULSE OUT ※ 동축 케이블에 의한 수동 전환
중첩 모드	normal mode/ common mode ※ short plug에 의한 수동 전환
EUT POWER CAPACITY	단상 AC240V / DC125V 16A (L (+), N (-), PE)
전원 / 소비 전력	AC100 ~ 240V 50Hz / 60Hz
사용 온도 / 습도 범위	15 ~ 35 ℃ 25 ~ 75 %
사이즈 / 중량	(W) 430 × (H) 349 × (D) 540mm (돌출부 제외) / 약 23kg
고전압 동축 커넥터	NMHV 타입★
첨부 용품	동축 케이블 30cm (02-00013A) : 2 개, SG short plug (02-00106A) : 1 개, SG 케이블 (05-00103A) : 1 개, 아울렛 패널 : 1 개, AC 케이블 : 1 개, 취급 설명서 : 1 권, 부속품으로 제공된 가방 : 1 개
